楔形流量計是一塊Ｖ型節流件，它的圓滑頂角朝下，這樣有利于含懸浮顆粒的液體或粘稠液體順利通過，不會在節流件上游產生滯流。楔形流量計可用于粘滯性液體的流量測量，黏度可高達500mPa/S，如燃油、渣油、重油、亦可用于含懸浮顆粒的液固混合物，如漿狀流體、污水等的流量測量，還可用于氣體、蒸汽之類介質的流量測量。

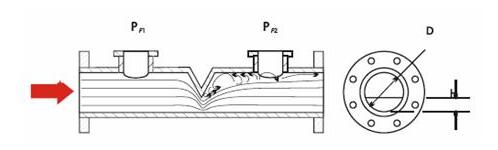

　　工作原理：楔式流量傳感器及流量計同其它差壓流量儀表一樣，其原理基于封閉管道中能量相互轉化的佰努力方程和流體流動連續定律：差壓與流量是一個開方關系，通過測量差壓，就可以測量出管道流體流量大小。

　　楔形流量計特點

　　1,重復性好、精確度高，經標定的楔形流量計，精度達0.5 級。

　　2,具有自清潔能力，無滯流區。

　　3,耐磨損、壽命長、可靠性高。

　　4,永久壓損比孔板小。

　　5,一體型結構，現場安裝無需安裝導壓管路，直接與管道進行螺紋或法蘭連接。施工省時省力，維護方便。

　　煤焦油防堵楔形流量計參數指標:

　　1、  精度：1%

　　2、  一體化質量流量測量（精度0.5% ）

　　3、  重復性：0.2%讀數

　　4、  公稱通徑： 15 mm～1200 mm

　　5、  工作溫度： -200℃～ 530℃

　　6、  公稱壓力：- 0.1 MPa～42 MPa

　　7、  楔形比：0.2～0.7

　　8、  量程比：10：1

　　9、  低雷諾數測量（最低為RED=300）

　　10、 參照標準：GB/T2624-2006、JJG640-94及流量測量節流裝置設計手冊

　　11、 連接方式：法蘭連接、焊接、螺紋連接

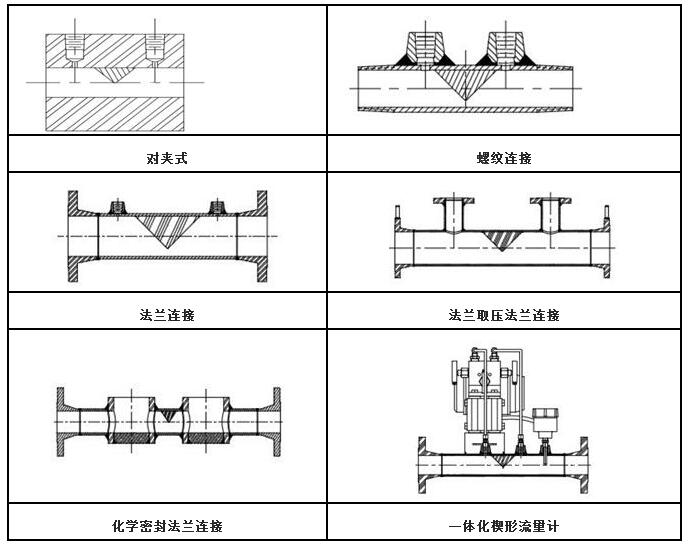

　　楔形流量計按其組裝方式分為一體型和分離型，按其連接方式分為法蘭連接、焊接連接、螺紋連接及對夾式連接，按其取壓方式分為普通取壓、法蘭密封取壓等結構。詳見下表：

　　楔形流量計選型表：

　　楔形流量計安裝注意事項：

　　1、 楔形流量傳感器附有前后測量管，可在水平或垂直管道上安裝使用。當傳感器在垂直管道上安裝時，流體應自下而上流動。測量液體時應注意使差壓變送器能方便地排除氣泡，以免引起儀表零點漂移；

　　2、 傳感器上下游側應配置直管段，管道內壁應光滑、清潔、無附著物;
