隨著科技不斷進步，產品不斷更新，熱工儀表也在不斷的更新換代。其中流量計的種類更是多到讓用戶眼花繚亂，用戶不知從何處下手選擇l流量計的類型。今天西安華恒儀表廠家為廣大用戶帶來了環形孔板流量計在各介質中的應用的文章。

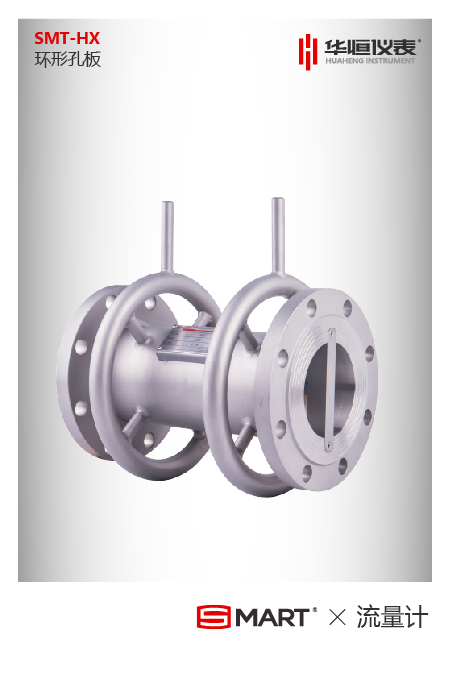

　　環形孔板流量計使流速增加，靜壓力低，于是在節流件前后便產生了壓力降，即壓差，介質流動的流量越大，在節流件前后產生的壓差就越大，所以環形孔板流量計可以通過測量壓差來衡量流體流量的大小。這種測量方法是以能量守衡定律和流動連續性定律為基準的。

　　環形孔板流量計在各介質中的應用

　　一、在焦爐煤氣、半水煤氣等臟污介質中的應用

　　這一類流體介質含有粉塵、焦油、萘、硫化物、水，使用其他儀表遇到的問題較多，本產品很受用戶歡迎。在儀表結構方面，采用均壓環和多個取壓口，在均壓環上與取壓口相對的地方焊接一段與取壓管相同內徑的排污管、連接一個球閥，在清污時打開球閥排污或者在停氣時用捅條疏通，也可以采用結構在不停氣時用頂桿插入管壁清理取壓管。

　　二、在過熱蒸汽、飽和蒸汽等介質中的應用

　　這一類流體介質常常會有停汽的時候，由于熱量散失，一部分變成冷凝水，在使用標準 孔板 的時候，由于板片邊緣的阻擋(有的 孔板 上開著小孔，但由于孔太小，幾乎不起作用)，水存在管道的底部，在恢復通汽時這些水被蒸汽夾帶著流過 孔板 ，因為兩相流而不能準確計量，甚至有可能發生水錘現象，損壞關鍵。若使用環形 孔板 ，冷凝水可以從環形孔板的邊沿流走，不會堆積在節流件附近，因此也就不會產生計量誤差。需注意的是在垂直管道上安裝，要保證流體是從下往上流動的。不能讓蒸汽直接進入變送器，變送器的兩個壓力容器要承受相等的冷凝水液柱壓力。

　　三、在冷卻循環水等臟污液體介質中的應用

　　工業過程中，往往要用循環水對設備進行冷卻，冷卻水一般都比較臟，還可能含有鐵銹，使用環形孔板流量計要受鐵磁性物質的影響，讀數不夠穩定。若使用文丘里管，儀表的體積太大，安裝不夠方便(循環水管道一般鋪設在地下，儀表安裝在地溝里，儀表體積過大會增加施工和維修的困難)，使用環形孔板流量計在這介質中則比較方便。

　　四、在高爐熱風流量測量中的應用

　　煉鐵高爐要送熱風，熱風爐離高爐一般比較近，且彎頭較多。過去曾使用標準孔板，因直管段不夠長而誤差較大。本儀表因為有均壓環和多個取壓口，需要2D長的直管段即可。安裝在熱風爐送風管上之后即可使用。

　　華恒儀表始終堅信國產熱工儀表的傳感器技術會跟上世界的步伐，引領世界熱工儀表傳感器的走向。今天的環形孔板流量計在各介質中的應用就到這里，更多內容可以自行在本站查閱。
