簡介
電磁流量計是一種根據法拉第電磁感應定律來測量管內導電介質體積流量的感應式儀表，采用單片機嵌入式技術，實現數字勵磁，同時在電磁流量計上采用CAN現場總線，屬國內首創，技術達到國內領先水平。

LDE電磁流量計在滿足現場顯示的同時，還可以輸出4～20mA電流信號供記錄、調節和控制用，現已地應用于化工、環保、冶金、醫藥、造紙、給排水等工業技術和管理部門。

LDE電磁流量計除可測量一般導電液體的流量外，還可測量液固兩相流，高粘度液流及鹽類、強酸、強堿液體的體積流量。

性能特點

◆儀表結構簡單、可靠，無可動部件，工作壽命長。

◆無截流阻流部件，不存在壓力損失和流體堵塞現象。

◆無機械慣性，響應快速，穩定性好，可應用于自動檢測、調節和程控系統。

◆測量精度不受被測介質的種類及其溫度、粘度、密度、壓力等物理量參數的影響。

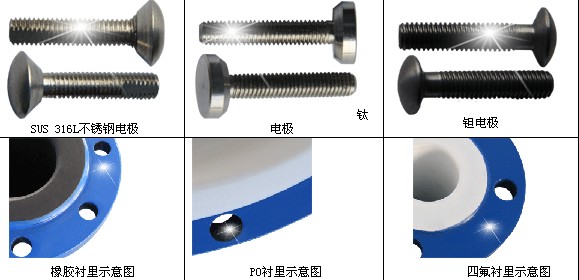

◆采用聚四氟乙烯或橡膠材質襯里和Hc、Hb、316L、Ti等電極材料的不同組合可適應不同介質的需要。

◆備有管道式、插入式等多種流量計型號。

◆采用EEPROM存貯器，測量運算數據存貯保護安全可靠。

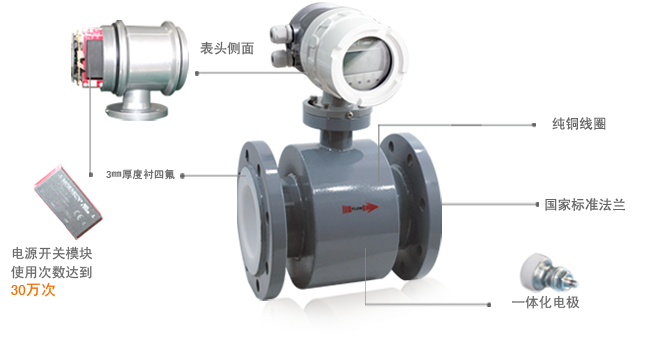

◆具備一體化和分離型兩種型式。

◆高清晰度LCD背光顯示。

技術參數

◆儀表精度：管道式0.5級、1.0級；插入式2.5級

◆測量介質：電導率大于5μS/cm的各種液體和液固兩相流體。

◆流速范圍：0.2～8m/s

◆工作壓力：1.6MPa

◆環境溫度：-40℃～+50℃

◆介質溫度：聚四氟乙烯襯里≤180℃

橡膠材質襯里≤65℃

◆防爆標志：ExmibdⅡBT4

◆防爆證號：GYB01349

◆外磁干擾：≤400A/m

◆外殼防護：一體化型： IP65；

分離型：傳感器IP68(水下5米，僅限于橡膠襯里)

轉換器IP65

◆輸出信號：4～，負載電阻0～750Ω

◆通訊輸出：RS485或CAN總線

◆電氣連接：M20×1.5內螺紋，φ10電纜孔

◆電源電壓：90～、24±10%

◆大功耗：≤10VA

測量原理
電磁流量計是是基于法拉第電磁感應定律工作的，在與測量管道軸線和磁力線相垂直的管壁上安裝了一對檢測電極，當導電液體沿著管道軸線流動時，導電液體切割磁力線產生感應電勢，此感應電勢由兩個檢測電極檢出，數值大小與流量成正比關系，其計算公式為：

E=B*V*D*K

式中，E——感應電勢；

K——與磁場分布及軸向長度有關的系數；

B——磁感應強度；

V——導電液體平均流速；

D——電極間距（管道直徑）；

傳感器將感應電勢E作為流量信號，傳送到轉換器，經放大器放大，變換，濾波等一系列數字處理后，用高亮液晶顯示器顯示瞬時流量和累積流量，轉換器有4-20mA輸出，報警輸出，頻率輸出可以選擇，并設有RS485通訊接口，并支持HART和MODBUS通訊協議。

儀表選型

◆量程范圍確認

一般工業用電磁流量計被測介質流速以2～4m/s為宜，在特殊情況下，低流速應不小于0.2m/s，高應不大于8m/s。若介質中含有固體顆粒，常用流速應小于3m/s，防止襯里和電極的過分磨擦；對于粘滯流體，流速可選擇大于2m/s，較大的流速有助于自動消除電極上附著的粘滯物的作用，有利于提高測量精度。

在量程Q已確定的條件下，即可根據上述流速V的范圍決定流量計口徑D的大小，其值由下式計算：

Q=πD2V/4
Q:流量（㎡/h） D:管道內徑 V：流速（m/h）

電磁流量計的量程Q應大于預計的大流量值，而正常的流量值以稍大于流量計滿量程刻度的50%為宜。

◆參考流量范圍

口徑	流量范圍(m³/h)	口徑	流量范圍(m³/h)
φ15	0.06~6.36	φ450	57.23～5722.65
φ20	0.11～11.3	φ500	70.65～7065.00
φ25	0.18～17.66	φ600	101.74～10173.6
φ40	0.45～45.22	φ700	138.47～13847.4
φ50	0.71～70.65	φ800	180.86～18086.4
φ65	1.19～119.4	φ900	228.91～22890.6
φ80	1.81～180.86	φ1000	406.94～40694.4
φ100	2.83～282.60	φ1200	553.90～55389.6
φ150	6.36～635.85	φ1600	723.46～72345.6
φ200	11.3～1130.4	φ1800	915.62～91562.4
φ250	17.66～176.25.	φ2000	1130.4～113040.00
φ300	25.43～2543.40	φ2200	1367.78～136778.4
φ350	34.62～3461.85	φ2400	1627.78～162777.6
φ400	45.22～4521.6	φ2600	1910.38～191037.6

選型表

型號	口徑
LDE	15~2600
		代號	電極材料
		K1	316L
		K2	HB
		K3	HC
		K4	鈦
		K5	鉭
		K6	鉑合金
		K7	不銹鋼涂覆碳化鎢
			代號	內襯材料
			C1	聚四氟乙烯F4
			C2	聚全氟乙丙烯F46
			C3	聚氟合乙烯FS
			C4	聚錄丁橡膠
			C5	聚氨脂橡膠
				代號	功能
				E1	0.3級
				E2	0.5級
				E3	1級
				F1	4－20Madc,負載≤750Ω
				F2	0-3khz,5v有源，可變脈寬，輸出高端有效頻率
				F3	RS485接口
				T1	常溫型
				T2	高溫型
				T3	超高溫型
				P1	1．0MPa
				P2	1．6MPa
				P3	4．0MPa
				P4	16MPa
				D1	220VAC±10％
				D2	24VDC±10％
				J1	一體型結構
				J2	分體型結構
				J3	防爆一體型結構

接線指南

1、方表端子接線與標示(分體型)

2、方表信號線的處理與標示

3、圓表端子接線與標示(一體型)

圓表各接線端子標示含義如下：
I+：流量電流輸出 COM：報警輸出地
COM：電流輸出地 FUSE：輸入電源保險絲
P+：雙向流量頻率(脈沖)輸出 T1+：通訊輸入
COM：頻率(脈沖)輸出地 T2-：通訊輸入
Al：下限報警輸出 L1：220V(24V)電源輸入
Ah：上限報警輸出 L2：220V(/24V)電源輸入
4、圓表信號線的處理與標示

注：分體式流量計傳感器與轉換器連接電纜盡可能短，不要將多余的電纜卷在一起。
連接電纜不能與其他電纜線，如變壓器、電動機及其它力電纜裝一起，其距離至少大于1m。
連接電纜不能在中途斷開或短路也不能改變訂貨要求長度。
電纜布線應盡量避免干擾源。
