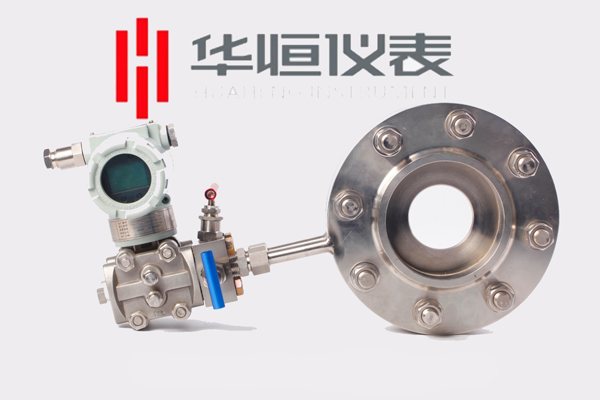

SMT-LLJKB-1型系列孔板流量計是測量流量的差壓發生裝置,配合各種差壓計或差壓變送器可測量管道中各種流體的流量。孔板流量計節流裝置包括環室孔板噴嘴等。孔板流量計節流裝置與差壓變送器配套使用,可測量液體、蒸汽、氣體的流量,孔板流量計廣泛應用于石油、化工、冶金、電力、輕工等部門。

　　充滿管道的流體,當它們流經管道內的節流裝置時,流束將在節流裝置的節流件處形成局部收縮,從而使流速增加,靜壓力低,于是在節流件前后便產生了壓力降,即壓差,介質流動的流量越大,在節流件前后產生的壓差就越大,所以孔板流量計可以通過測量壓差來衡量流體流量的大小。,這種測量方法是以能量守衡定律和流動連續性定律為基準的。

　　智能節流裝置孔板流量計是集流量、溫度、壓力檢測功能于一體,并能進行溫度、壓力自動補償?shù)男乱淮髁坑?jì),該孔板流量計采用先進的微機技術與微功耗新技術,功能強,結構緊湊,操作簡單,使用方便。

　　一、優點

　　1.標準節流件是全用的,并得到了國際標準組織的認可,無需實流校準,即可投用,在流量計中亦是唯一的。

　　2.結構易于復制,簡單、牢固、性能穩定可靠、價格低廉。

　　3.應用范圍廣,包括全部單相流體液、氣、蒸汽、部分混相流,一般生產過程的管徑、工作狀態溫度、壓力,皆有產品。

　　4.檢測件和差壓顯示儀表可分開不同廠家生產,便與專業化規模生產。

　　二、缺點

　　1.測量的重復性、精確度在流量計中屬于中等水平,由于眾多因素的影響錯綜復雜,精確度難于提高。

　　2.范圍度窄,由于流量系數與雷諾數有關,一般范圍度僅3∶14∶1。

　　3.有較長的直管段長度要求,一般難于滿足。尤其對較大管徑,問題更加突出。

　　4.壓力損失大。

　　5.孔板以內孔銳角線來保證精度,因此對腐蝕、磨損、結垢、臟污敏感,長期使用精度難以保證,需每年拆下強檢一次。

　　6.采用法蘭連接,易產生跑、冒、滴、漏問題,大大增加了維護工作量。

　　三、孔板流量計特點

　　▲孔板流量計節流裝置結構易于復制,簡單、牢固,性能穩定可靠,使用期限長,價格低廉。

　　▲孔板計算采用國際標準與加工。

　　▲孔板流量計應用范圍廣,全部單相流皆可測量,部分混相流亦可應用。

　　▲標準型節流裝置無須實流校準,即可投用。

　　▲孔板流量計安裝更簡單,無須引壓管,可直接接差壓變送器和壓力變送器。

　　四、智能型孔板流量計特點

　　▲采用進口單晶硅智能差壓傳感器。

　　▲高精度,完善的自診斷功能。

　　▲智能孔板流量計智能孔板流量計其量程可自編程調整。

　　▲智能孔板流量計可同時顯示累計流量、,瞬時流量、,壓力、,溫度。

　　▲具有在線、,動態全補償功能外,智能孔板流量計還具有自診斷、,自行設定量程。

　　▲配有多種通訊接口。

　　▲穩定性高。

　　▲量程范圍寬、,大于,10,1。

　　五、智能型孔板流量計技術指標

　　▲高精度,0.075%

　　▲高穩定性,優于,0.1%FS/年

　　▲高靜壓,40MPa

　　▲連續工作,5,年不需調校

　　▲可忽略溫度、,靜壓影響

　　▲抗高過壓
