一、 概述

　　斯瑪特型楔形流量計是我公司生產的差壓式流量測量儀表， 斯瑪特系列產品可以滿足大多數流體的測量要求， 它結構簡單、 性能可靠、 安裝使用方便、 價格便宜。 被廣泛用于清潔液體、 高粘度流體、 腐蝕性流體、 漿液、 各種氣體包括空氣、 蒸汽、 臟污煤氣和天然氣等的測量。 在管道雷諾數小至 500 或介質粘度高達500mPa. 的情況下也可使用。 楔形流量計更理想地適用于傳統流量儀表無法勝任的場合。 其高精度、 寬范圍度和適用范圍之廣是無與倫比的。

　　二、 工作原理

　　斯瑪特楔形流量計的工作原理是基于能量守恒定律伯努利方程和流動連續性方程。 當流體流經 V 形節流件（又稱楔形流阻或楔塊） 與測量管內壁所形成的弓形通道時， 在節流件的上、 下游側產生一差壓， 該差壓的平方根在一定雷諾數范圍內（500-106 ） 正比于質量或體積流量， 不同的弓形高度 h 與管道直徑 D 的比（楔形比 h/D） 來確定不同的流量測量范圍。

　　三、 技術參數

　　1． 準確度： 優于0.5%讀數(標定)

　　2． 重復性： 0.2%讀數

　　3． 范圍度： 10： 1 或更寬

　　4． 壓力損失： 測量差壓的 1/5 左右（約為孔板的 1/3）

　　5． 適測介質： 各類液體、 氣體及蒸汽

　　6． 雷諾數適用范圍： 5001，10 6 （低雷諾數下測量時， 范圍度相對縮小， 流出系數的不確定度相對增大）

　　7． 被測液體粘度： 500mPa.s， 或更高

　　8． 耐介質壓力： 5MPa 以下， 也可高于 5MPa

　　9． 耐介質溫度： 400° C 以下（用戶特殊定貨， 也可提供耐更高溫的產品）

　　10． 適用的管徑： DN15 mmDN300 mm (用戶特殊定貨， 也可提供大于 DN300 mm的產品)

　　11． 楔形比 h/D： 0.2， 0.3， 0.4， 0.5

　　12． 長期穩定性： 0.2%F.S/Y

　　四、 性能特點

　　1. 準確度高， 重復性好， 配置高精度差壓變送器可實現流量的精確測量。

　　2. 測量穩定性好， 流量系數長期保持恒定， 檢定周期長。

　　3. 結構簡單、 可靠性高、 使用壽命長。 抗磨損免維護（無可動部件）。

　　4. 對介質適應能力強， 能測量高、 低壓流體， 除一般氣體、 液體、 蒸汽外， 特別適用于高粘度流體、 漿液、 腐蝕性、 易結晶、含懸浮物多的流體及臟污的流體， 無節流件的積污和取壓口的堵塞問題。

　　5. 測量范圍度(量程比)寬, 不用二次表軟件修正即可達到 10： 1。

　　6. 相比同級別的文丘里管更精巧。

　　7. 對安裝直管段要求低， 能有效避免或減少測量系統的附加測量不確定度。

　　8. 壓力損失小， 節約能源。

　　五、 楔形傳感器和差壓變送器組成

　　依照用戶要求， 利用楔形傳感器和差壓變送器組成流量檢測儀表供貨分為二類：

　　1． 楔形傳感器

　　只提供差壓信號的檢測部分(楔形流阻及測量管道)， 不提供差壓變送器、 三閥組， 閥門和流量顯示部分， 輸出信號為差壓，由用戶自己進行配套。

　　2． 楔形流量計

　　由楔形傳感器和差壓變送器組成。 有分體型安裝和一體型安裝兩種結構。

　　分體型安裝由獨立的楔形傳感器和差壓變送器組成， 楔形傳感器和差壓變送器之間的引壓管連接由用戶自己完成， 而差壓變送器可以配套供應。

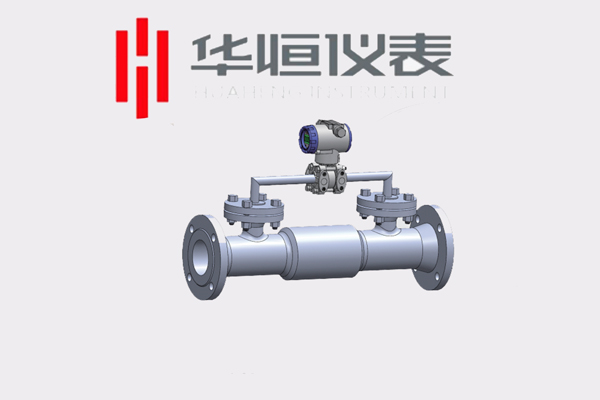

　　一體型安裝是產品出廠時己將差壓變送器、 三閥組， 閥門等與楔形傳感器連接成一體， 用戶購買一體型楔形流量計后， 使用時不需再連接引壓管。 若需配接相應的流量積算器、 壓力變送器和溫度變送器可以配套供應。（具體配置根據客戶要求和工況決定）
