流量計直管段長度要求

來源：華恒流量計手機查看內容瀏覽：140 發布日期：2020-12-01

流量計直管段長度要求
流量計直管段長度要求
流量計名稱	檢定時要求	相關標準要求	背壓要求
電磁流量計	按流量計使用說明書的要求確定流量計上、下游側的直管段長度；說明書未規定，則應安裝在離任何上游擾動部件至少 10DN 和離下游擾動部件至少 5DN 的直管段中；當上游直管段長度不夠時，可以安裝流動調整器，安裝后其直管段長度應達到流動調整器說明書要求。	DN1000mm 及以下：上游直管段不小于 10DN,下游直管段不小于 2DN； DN1000mm 以上：按制造廠規定。	推薦背壓為最高檢定溫度下用檢定液體飽和蒸汽壓力的 1.25 倍。
渦輪流量計	流量計上、下游側應有足夠的直管段，必要時可在上游安裝流動調整器。		推薦背壓為最大流量時流量計壓力損失的 2 倍與最高檢定溫度下檢定用液體飽和蒸汽壓力的 1.25 倍之和。
渦街流量計	上游直管段長度至少為 20DN， ,下游直管段長度至少為 5DN。		最小背壓為最高檢定溫度下用檢定液體飽和蒸汽壓力的 1.3 倍。

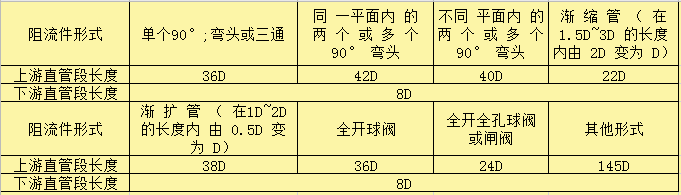

超聲流量計	多聲道：不安裝流動調整器情況下，上游直管段長度至少為 10DN,下游直管段長度至少為;5DN,或者根據流量計生產廠家的要求。單聲道：阻流件形式		推薦背壓為最高檢定溫度下用檢定液體飽和蒸汽壓力的 1.25 倍。
質量流量計	按使用說明書進行安裝。		推薦背壓為最大流量時流量計壓力損失的 2 倍與;最高檢定溫度下檢定用液體飽和蒸汽壓力的 1.25倍之和。
液體容積式流量計			背壓為最大流量時流量計壓力損失的 2 倍，加上最高檢定溫度下檢定用液體飽和蒸汽壓力的 1.25 倍。
氣體容積式流量計	應符合使用說明書的要求
靶式流量計	上游直管段長度至少為 10DN,下游直管段長度至少為 5DN
浮子流量計		下游 5DN~10DN 處安裝流量調節閥
差壓式流量計	上游直管段最長的長度要求為 80DN,下游直管段最長的長度要求為 8DN。
氣體層流流量傳感器	按使用說明書進行安裝。
速度式流量計	JJG 198-1994 前 10DN，后 5DN
