隨著科技不斷進步，產品不斷更新，熱工儀表也在不斷的更新?lián)Q代。其中節流裝置的種類更是多到讓用戶眼花繚亂，用戶不知從何處下手選擇橫截面測風裝置的型號。今天西安華恒儀表廠家為廣大用戶帶來了橫截面測風裝置的介紹文章。

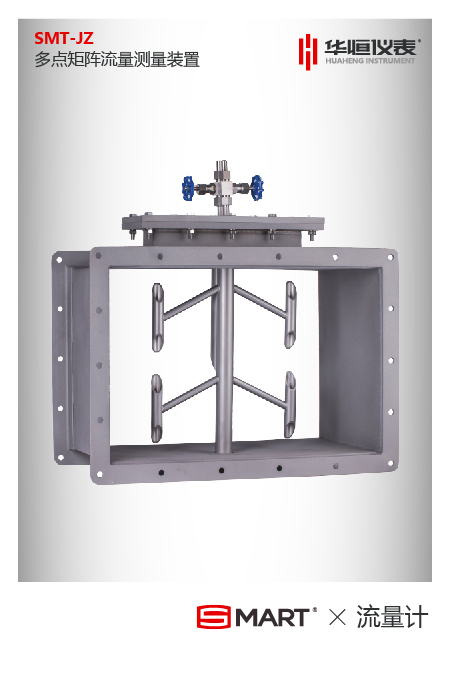

　　橫截面風量測量裝置是依據速度面積法的原理而研制出來的流量計。速度面積法是將測量流速的截面分割為許多小單元，假設每個單元面積的流速Vi，則總的流量就等于流過所有小單元面積流量之和。當單元面積分割得愈多，所測的流量愈準確，橫截面風量測量裝置就是依據這個原理而研制。

　　使用范圍

　　1、公稱直徑:圓形管道:200mmDN6000mm

　　矩形管道:200mm200mmDN6000mm6000mm

　　2、公稱壓力:PN6.4MPa

　　3、介質溫度:t450℃(＞450℃時,訂貨時請注明)

　　4、精度等級:1級，1.5級，2.5級

　　5、雷諾數:ReD＞2.5105結構形式矩形管道橫截面風量測量裝置:將矩形管道的長邊和短邊分別按等長度的原則，將矩形管道的橫截面平均分成若干個面積相等的小單元,測量每個小單元中心點的流速，再將小單元的流速之和平均，即是整個大橫截面積的平均流速。

　　原型管道橫截面風量測量裝置:將圓形管道截面分割成若干個面積相等的同心圓環(中央為圓)，測出每個圓環的流速，然后再將所有圓環(包括中央圓)的流速平均化，即得到該圓截面的平均流速。

　　主要特點

　　1、不需要直管段，只要有250mm~300mm長的安裝位置即可。

　　2、流出系數穩定，不用標定。

　　3、壓力損失小，體積小。

　　4、可加裝吹掃裝置，實現人工或自動吹掃。

　　5、可對特殊結構形狀的管道的流量進行測量。

　　相信通過以上橫截面測風裝置的全部容，能夠使大家有一個較為全面的認識，對選擇合適的橫截面測風裝置有所幫助。如有疑問，可以隨時聯系我們。
