　　一、一種新型的差壓式流量計的概述

　　HH-型孔板流量計是-種新型的高精度差壓式流量計。通過在密閉的管道中心線懸掛.個特別的流線形錐體來進行中央節流，用上游管壁和錐體尼部測量的差壓來計算流量，故名孔板流量計，由于孔板流量計獨特的結構設計，其性能較于其他差壓式流量計更優。

　　HH-型孔板流量計與差壓式流量計一樣,都是基于密閉管道中能量轉換的伯努利定律進行測量，即在穩定的流場情況下，介質的流速與差壓的平方根成正比。當介質以一定的速度向錐尖方向流過時，由于錐體的節流作用，會使錐體下游立即形成低壓區P2，錐體上游的高壓PI與下游的低壓P2間有一壓差△P，壓差△P經取壓口送至差壓變送器，根據差壓的變化可以測量出流量的變化。

　　二、孔板流量計測量系統組成

　　HH-型孔板流量計由內置錐體節流與三閥組、散熱件、引壓管、差壓變送器、流量計算機組成流量測量系統。對于氣體和蒸汽等介質，可加溫度、壓力補償，組成貢量流量和標準體積測量系統。LVD型孔板流量計分：**管道型（DN15-DN900 或更大）；對夾型（DN15-DN150）

　　三、孔板流量計產品特點

　　精度高，重復性好：孔板流量計的精度為測量值的+0.5%，重復性為+0.2%。

　　量程比寬，壓損低：孔板流量計正常情況下量程比為10 : 1。參數準確可以做到30 : 1，孔板流量計壓力損失僅為孔板的1/5一1/10, 可大大降低運行能耗。

　　安裝直管段要求：由于孔板流量計獨特的中心流線形節流結構，很好地解決了直管段整流的問題，將不規則的流體直接整流成理想流體，前直管段0~ 3D,后直管段0~1D。

　　錐體的獨特設計，保證了流體在流經錐體時，是一種漸變過程，無突變，流量先經過錐體后,在到達錐邊,因此,錐體不會經常性受到流體的磨損。

　　長期穩定性好：β值可保持長期不變，故儀表長期使用而無需重新標定。

　　孔板流量計與孔板節流裝置一樣， 工作溫度與壓力取決于管道和法蘭的材質與等級。特殊的節流體，使其可測多相水流，電磁干擾介質，各種混合氣休等。非常適合測量如燕汽、煤氣、原油等臟污介質。

　　應用范圍廣，可測高溫高壓和復雜工況介質：孔板流量計運用工況范圍非常廣，溫度-100℃~ 500℃，zui大壓力40MPa，雷諾數范圍廣8X103~ 5X 106。

　　氣體：水、天然氣、空氣、氧氣，氮氣、氫氣、甲烷、丙烯、煙氣、飽和蒸汽、過熱蒸汽等。

　　液體:水、油品、乳化液、純水、雙氧水、甘油、醉類、凈水、污水、各種腐蝕性介質等。

　　具有自清潔能力：差壓式孔板流量計的特殊設計，使其錐體不有在死區，因此在錐體上不會堆積流體的碎紙、粘渣和雜質，具有自清潔功能。

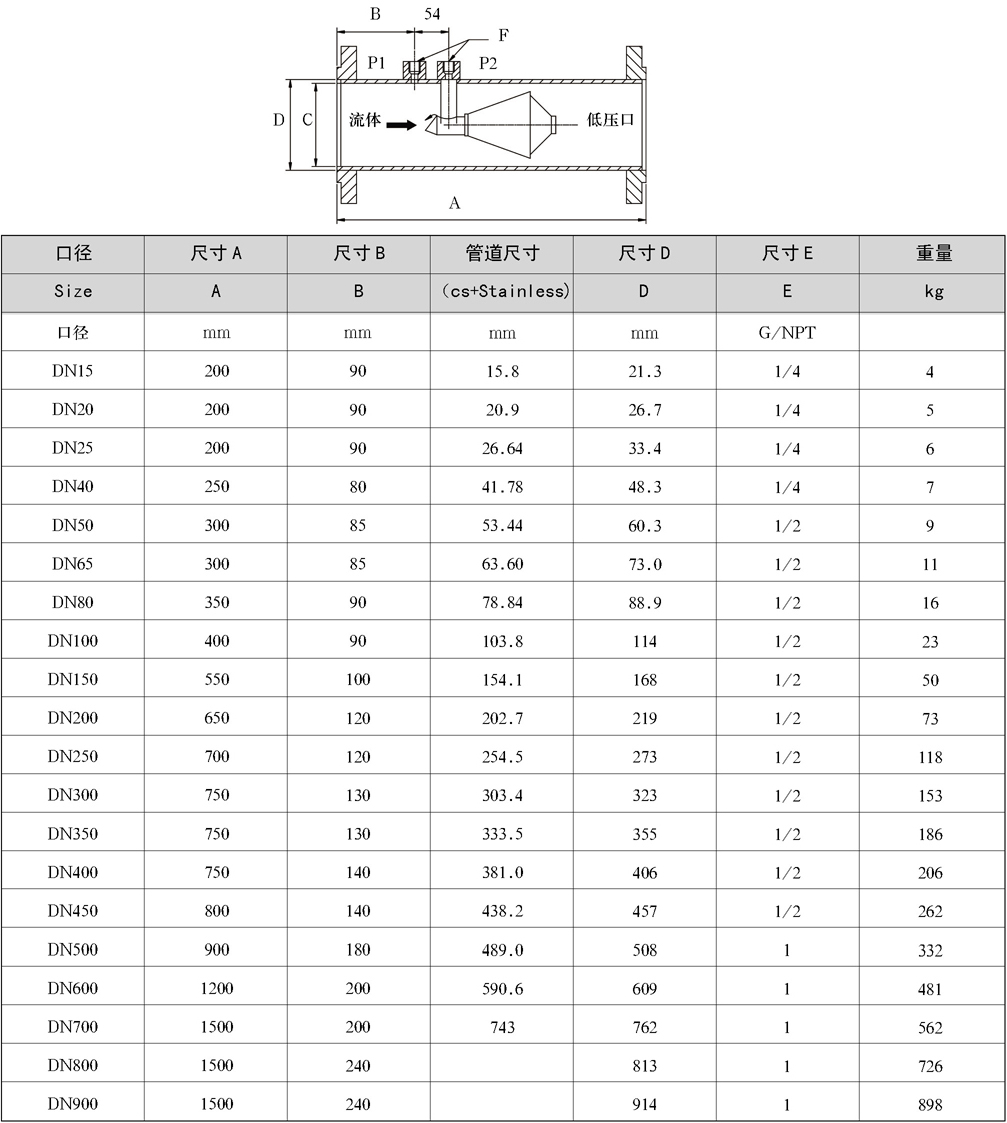

　　四、孔板流量計前后管道型尺寸

　　訂貨時請提供如下參數：

　　1、口徑（單位: mm） 2、測量介質名稱3、zui大測量范圍4、正常工作范圍5、zui小工作范圍6、工作壓力7、工作溫度8、介質密度9、介質粘度10、 使用當地平均大氣壓力

　　五、孔板流量計安裝

　　5.1介質為潔凈液體時

　　5.3介質為蒸氣體時

　　六、孔板流量計注意事項

　?。?）用戶在選型時應提供準確、科學的相關參數，尤其在測量多組分氣體時應更加注意；

　?。?）孔板是差壓式儀表，同樣遵守差壓式儀表測量系統的相關要求；

　?。?）孔板與孔板等其他節流裝置使用方法一樣，應根據標準節流裝置的要求鋪設導壓管路；

　?。?）應根據使用情況選擇合適型號孔板，精度要求較高時zui好選擇VCH精密測量管式

　?。?）孔板雖然直管段要求相對極短，但能夠安裝在有較長直管段的地方更好；

　?。?）小管徑測量時須保證介質中無大顆粒物質或長纖維物存在，否則會堵塞流通縫隙；

　?。?）監視或一般控制用孔板，可根據情況三年左右周期進行標定；

　?。?）貿易結算等精密測量孔板，應按照國家相關法規進行定期檢驗；

　　七、孔板流量計訂貨須知

　　在咨詢或訂貨時，請按照要求認真填寫下列咨詢表中的各項參數，務必真實可靠，以便我們為您正確選型和生產。

　　填寫說明

　　1、介質為混合物時，如無法給出工況密度、粘度，則必須給出組分百分比；2、臟污介質應說明其中的污物種類及其臟污程度；3、特殊環境、介質使用，須詳細說明對儀表的要求；

　　4、請復印后使用。參數不同的儀表不能使用同一份咨詢單。

　　選型舉例：

　　LVD-050FA1633300N0上述選型表示：

　　LVD：精度管道型 0050：口徑DN50  F：法蘭連接 A：ANSI標準 16：1.6MPa 3：測量管材質為304不銹鋼 3：測量元件材質為304不銹鋼 3：法蘭材質為304不銹鋼 0：不帶變送器 0：不帶二次顯示表  N：不防爆  0 ：無附件
