西安華恒儀表制造有限公司是掌握流量計、壓力變送器、密度計、液位計核心技術的儀表生產廠家。主要生產流量計/壓力變送器/密度計/液位計OEM（代工），擁有自主的研發團隊和生產線?？梢宰灾餮邪l設計滿足各行業、各環境下的高精度流量計。今天和大家分享一下均速皮托管流量計。

　　均速皮托管流量傳感器其設計專用于準確測量包括氣體液體和蒸汽流量的廣泛應用。具有獨特的設計使其在許多應用中相比其它均速皮托管流量計和其它類型流量計具有顯著的優勢其主要應用于如下工業領域：電廠和核電站、建筑服務及HVAC采暖通風和空調、化工和石化工藝過程、氣體處理及輸送、水和廢水處理、食品和飲料。

　　均速皮托管流量計的優點：

　　方形傳感器專利設計技術保證可靠的測量精度

　　傳感器上下游具備多個感應口

　　傳感器可用于雙向流

　　具有保證安全性和可靠性的安全鎖定安裝方式

　　整體型三閥組或五閥組

　　測量精度保持長期的穩定性

　　簡單的低成本安裝

　　不可恢復的壓損較低從而節省能量

　　均速皮托管流量計工作原理

　　流量傳感器是測量的主要設備當其插入管道流體中回產生差壓DP工作方式類似于孔板和文丘里

　　正常情況下系列與差壓變送器相接將系列產生的差壓信號轉變為4-20mA/Hart信號該信號與流量成正比。

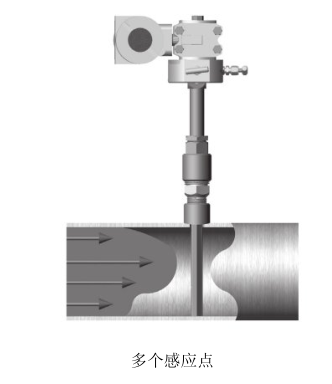

　　不同于古典的單點式皮托管傳感器需要沿管道手工移動才能構建流速分布特性系列由于在傳感器上下游安排了多個感應口能夠瞬時平均流速特性產生準確反映實時流量狀況的差壓信號因而它是一種均速皮托管流量計。

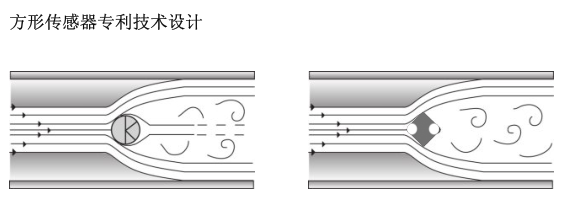

　　方形傳感器的外形以及其完好定義的邊緣和外部充壓管對所有液體和氣體造成一個固定流體分隔點保證了最佳的測量精度而不依賴于雷諾數及流量系列的方形傳感器是其性能的關鍵它不同于簡單的圓形傳感器圓形傳感器的流體分隔點會隨雷諾數流量發生變化從而導致測量精度的不確定性。

　　系列獨特的實心結構及制造工藝保證了傳感器外形的精確尺寸控制和再生性這些都是保證預先標定精度的關鍵因素系列的獨特結構同時也降低了存在于高壓和低壓充壓管之間潛在的泄漏可能性相對于其它傳感器設計這種泄漏會由于制造公差溫度變化以及工廠振動等因素造成從而會成為未知的偏差源。

　　獨特的設計使傳感器上下游的均速成為可能從而是一個完全意義上的對稱傳感器因而具備了雙向流量測量的能力而且雙向測量的精度和因子是完全相同的。

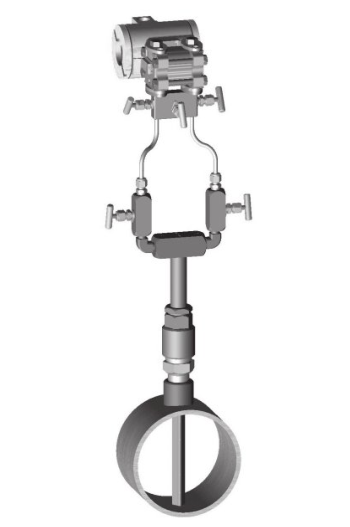

　　選用一個整體形的三閥組用于直接安裝4301差壓變送器。

　　特的實心結構及制造工藝保證了傳感器外形的精確尺寸控制和再生性這些都是保證預先標定精度的關鍵因素系列的獨特結構同時也降低了存在于高壓和低壓充壓管之間潛在的泄漏可能性相對于其它傳感器設計這種泄漏會由于制造公差溫度變化以及工廠振動等因素造成從而會成為未知的偏差源。

　　相對于傳統的緊壓式配件專利性質的安全鎖定安裝機械具有很多優點。

　　實際安裝中安全鎖定機械推壓系列傳感器的末端使其以受控方式緊固于管道的外壁從而增加了傳感器的強度和結構極限而且相對于非推壓懸掛式傳感器可消除安裝相對末端支撐件的需要。

　　安全鎖定機械包含有一個安全環其可以有效防止在高壓情況下傳感器從管道中彈射出來完全考慮到了安全的因素壓蓋密封件也可以消除拆卸傳感器用于檢查或清洗時可能出現的套圈扭曲問題。

　　感器在沿管道內徑上下游側的多個感應口可同時產生正壓高壓和負壓低壓側流量分布的均值這對于實際工業應用中由于彎頭和閥門造成擾動的非理想流量分布情況尤其是當大多數差壓產生于下游負壓側時，能夠獲得較高的流量測量精度具有十分重要的意義這一點不同于許多其它均速皮托管采用單感應口以便簡化加工而其只能適用于較為理想的流量測量狀況。

　　測量性能不受磨損油脂或沉積等因素的影響從而可以實現長期無故障準確的流量測量。

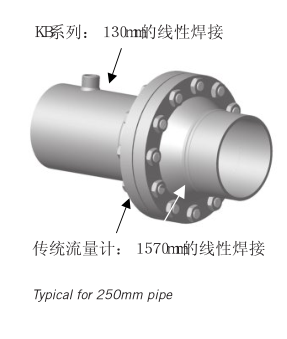

　　通常只需在管道上開一個直徑22mm的孔并采用130mm的線性焊接方式焊接一個螺紋套管將傳感器安裝上即可典型的是30尺寸的傳感器適用管徑可達DN1065mm無需剪切管道或焊接法蘭與整體形閥組結合安裝使系列成為安裝簡便低廉的流量計之一。

　　由于管道中較低的阻礙區系列具有較低的壓損在同一應用中與孔板比較節能效果非常明顯替代孔板長期使用時其獲得的效益不可低估。

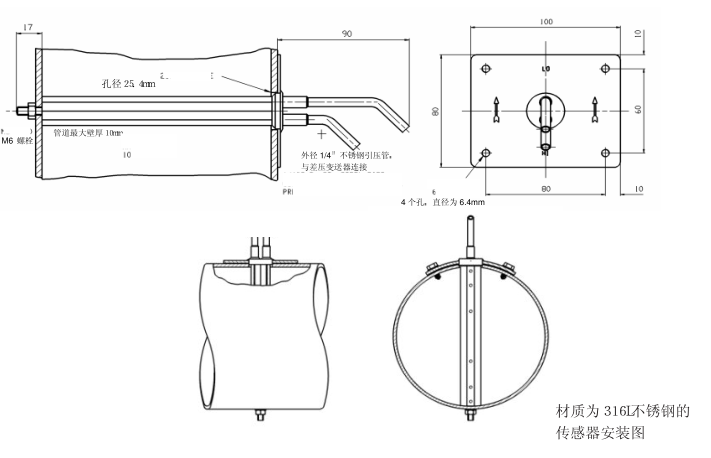

　　管棒式傳感器專門用于較低溫度和壓力的空氣流量測量,此類應用在 HVAC(采暖 通風和空調)中常見管棒式傳感器采用同樣的外形結構 并帶有用于均速的多個感應口 同標準的工業傳感器一樣 具備同樣的性能 低壓損及其它特征對于方形及圓形管道 其安裝簡單有效 即采用帶有自取壓螺孔的法蘭盤

　　以上就是均速皮托管流量計的全部內容，如有疑問，可以隨時聯系我們。
