西安華恒儀表制造有限公司是主要生產流量計和變送器的儀表廠家，擁有自主的研發團隊和生產線。可以自主研發設計滿足各行業、各環境下的高精度流量計。今天和大家分享一下一體化節流式流量計。

　　標準孔板和噴嘴作為節流件的流量測量裝置是目 前工業生產及貿易結算中應用最廣泛的流量測量裝置之一， 是唯一不需實標的流量測量設備， 具有結構簡單、 耐高溫、 使用壽命長、 穩定可靠等優點， 在目前的所有流量測量方法尤其蒸汽計量中仍占有最高的使用比例； 但傳統節流件不足之處是流量測量范圍小、 安裝復雜以及堵、 漏、 凍等問題。

　　本產品力求充分繼承傳統節流件的優點， 并利用現代技術和產品克服其缺點， 為用戶提供一個穩定、可靠、（準） 免維護并有標準依據的流量測量方法。

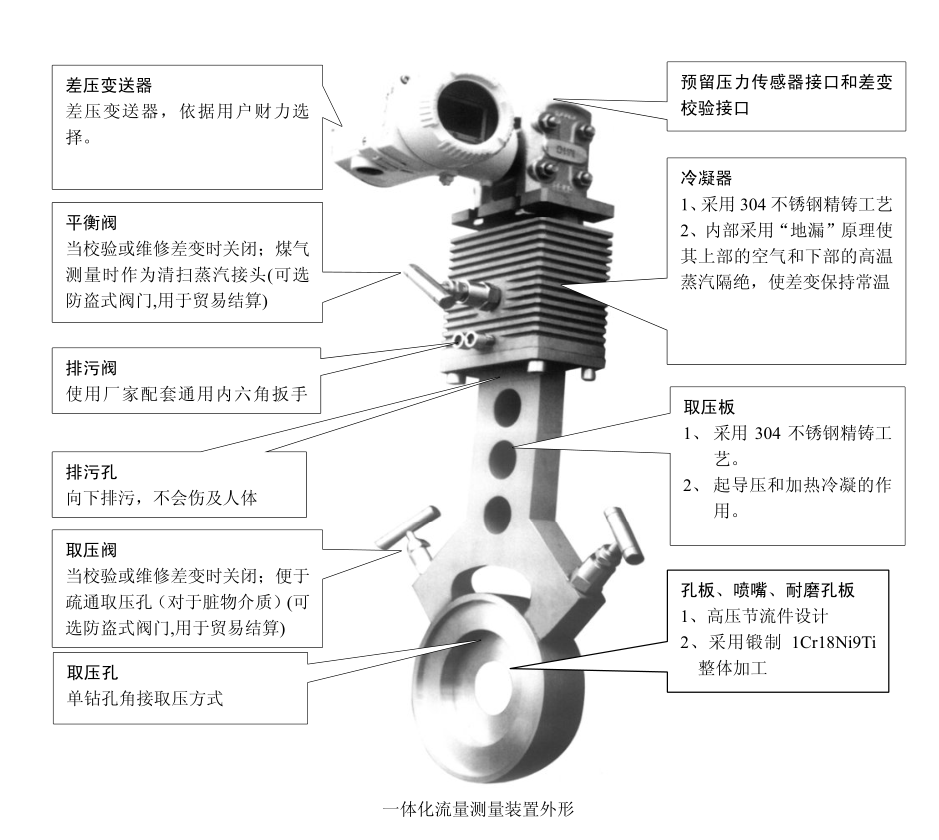

　　一體化節流式流量測量裝置外觀介紹：

　　工作原理及依據：充滿管道的流體經過管道內的節流裝置， 流束將在節流件處形成局部收縮， 于是在節流件前后產生了壓力差（差壓）， 根據流動連續性原理和伯努利方程可推導出差壓與流量之間的關系： 差壓與流量間為函數關系

　　q m =C/(1-

　　4 ) 0. 5   /4d 2 (2 △P) 0. 5

　　q m ： 質量流量； C： 流出系數； d： 節流件開孔；  ： 直徑比 d / D；  ： 流體密度；  ： 可膨脹系數

　　計算與加工方式完全符合 GB/T 2624-1993 國家標準

　　產品特點

　　3.1 節流裝置和差壓變送器甚至壓力、 溫度變送器做成一體， 節約安裝、 維護工作量及費用。

　　3.2 采用抗凍式設計， 對于蒸汽測量

　　3.3 可在線補償流出系數 C、 膨脹系數 、 工況管道內徑 D、 工況開孔 d 等， 使量程比達 20： 1。

　　3. 4 45 度取壓閥便于清理取壓孔（臟污或易結晶介質堵塞取壓孔）， 也便于系統的在線維護。

　　3. 5 節流件采用鍛制不銹鋼一體加工， 確保了節流件的強度， 并使可能的泄漏點為最少！

　　3. 6 內嵌蒸汽計量專用軟件（GB/T 2624-1993） 和天然氣計量專用軟件（SY/T 6143-1996， AGA8）。

　　3. 7 ， 充分發揮了智能變送器的優良性能。 使量程得到實質性的擴展。

　　3. 8 提供不間斷電源儀表箱， 斷電后系統仍可工作 10～30 天。

　　3. 9 預留壓力傳感器接口， 避免了壓力傳感器的安裝成本。

　　3.10 采用防盜式取壓閥和排污閥， 適用于貿易結算。

　　量程擴展說明

　　充滿管道的流體流經管道內的節流裝置， 在節流件附近造成局部收縮， 流速增加； 在其上下游兩側產生壓力差。 根據流動連續性原理和伯努利方程可推導出差壓與流量之間的關系：

　　q m =C/(1-

　　4 ) 0. 5   /4d 2 (2 △P) 0. 5

　　q m ： 質量流量； C： 流出系數； d： 節流件開孔；  ： 直徑比 d / D；  ： 流體密度；  ： 可膨脹系數其中節流裝置的流出系數 C 由 Stolz 方程給出。 當采用角接取壓時：

　　C=0.5959+0.0312 2.1 -0.1840 8 +0.0029 2.5 (10 6 /R

　　eD )

　　0.75 +0.090L

　　1

　　4 (1- 4 ) -1 -0.0337 3

　　式中， R eD 為管道雷諾數， R eD =4q m /D；  為流體動力 粘度； D 為管道內徑。當介質為可壓縮流體時， 計算可膨脹性系數的公式為：

　　=1-(0.41+0.35 4 ) △P/KP

　　式中， K 為流體的等熵指數； P 為節流件上游的絕對靜壓。

　　d=d 20 (1+ d (t-20))

　　D=D 20 (1+ D (t-20))

　　式中， d 20 、 D 20 分別為 20℃時的節流件和管道內徑；  d 、  D 分別為節流件和管道的線脹系數。其中 C 和 隨△P（R

　　eD ） 變化曲線見表 1、 表 2， 寬量程計算書見附表。

　　傳統儀表難以實現這種多變量非線性的在線補償計算， 所以將公式簡化為傳統方法：

　　q m =K(△P)

　　0. 5

　　將 C/(1-

　　4 ) 0. 5  2 0. 5  /4d 2

　　簡化為常數 K， 為了確保簡化后的計算精度， 同時考慮差變在小流量段的精度， 所以節流式流量限定流量比為 3:1。

　　l 解決量程限制的手段 1

　　使用高精度差壓變送器（0.075%）， 4~20mA 輸出和智能儀表， 通過程序使 C 和  隨△P 的變化而多段插值逼近， 解決了上述計算問題， 使量程比擴展為 6:1~9:1。 如果在使用過程中超過了此量程范圍， 可重新計算來調整差壓變送器和智能儀表量程， 使實際量程比達到 15:1。

　　l 解決量程限制的手段 2

　　智能差壓變送器和顯示儀表間的信號傳輸采用 HART 協議作為信號傳輸， 采用數字傳輸后可從差壓變送器 D/A 電路前直接讀取差壓膜盒最大范圍的△P 值， 發揮差壓變送器全量程段的性能， 同時嵌入蒸汽和天然氣采用專用標準和軟件， 除補償 C 和 外， 同時補償 d、 D、 等熵指數、 運動粘度、 壓縮系數等。 使量

　　程比擴展為 10:1~20:1。

　　對于超出上述量程范圍的數據沒有任何意義， 只能做為參考， 如果要參考則必須在線調整差壓變送器的零點， 對于蒸汽必須通過取壓閥調整冷凝平衡。

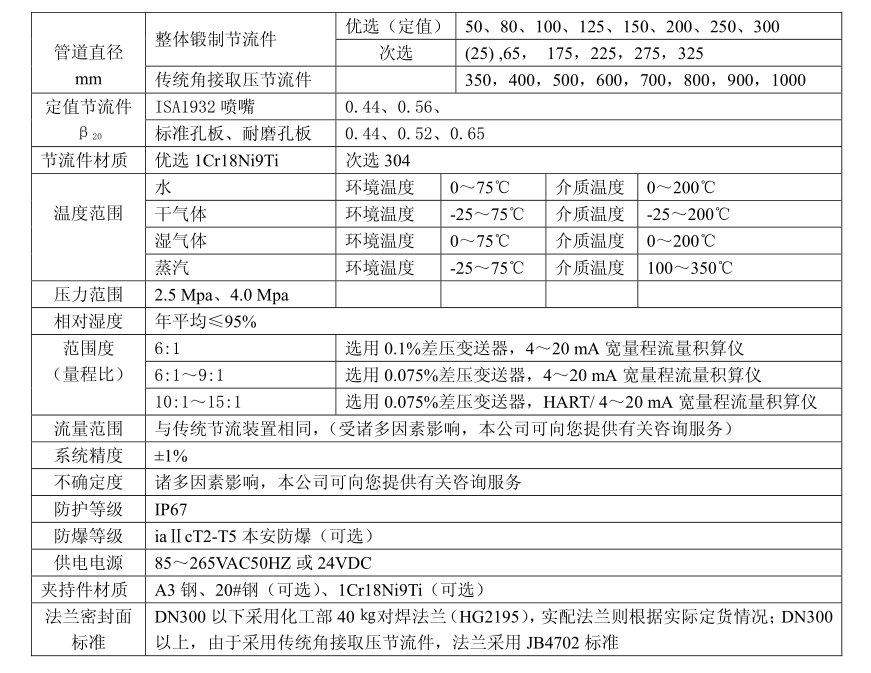

       技術參數

　　以上就是一體化節流式流量計的全部內容，如有疑問，可以隨時聯系我們。
