隨著科技不斷進步，產品不斷更新，熱工儀表也在不斷的更新換代。其中測風裝置的種類更是多到讓用戶眼花繚亂，用戶不知從何處下手選擇測風裝置的類型。今天西安華恒儀表廠家為廣大用戶帶來了矩陣式防堵測風裝置  陣列式測風裝置的詳細介紹的文章。

    一、產品簡述

　　測量管道內的氣體流量,理想的狀態是管道內壁非常光潔且有較長的直管段,否則管道內氣體流場的不均勻,存在紊流與旋流,影響測量的準確度。但是電站鍋爐的風煙道幾乎不可能有這樣理想的條件,解決的方法就是采用網格法在風道中布置多個測點,得到風道內的平均風速。PBS矩陣式風量測量裝置就是一種實現氣體流速多點測量的裝置,并且有非常優良的防粉塵堵塞的功能。

　　二、測量原理:

　　HH系列點陣型防堵測風裝置是基于S型畢托管測量原理,根據ISO3966:1997《封閉管道中流體流量的測量/采用皮托靜壓管的速度-面積法》國際標準設計制造的。測量裝置安裝在管道上,其探頭插入管道內,當管道內有氣流流動時,迎風面受氣流沖擊,在此處氣流的動能轉換成壓力能,因而迎風面管內壓力較高,其壓力稱為全壓,背風側由于不受氣流沖擊,其管內的壓力為風管內的靜壓力,其壓力稱為靜壓，全壓和靜壓之差稱為差壓,其大小與管道內風速有關,風速越大,差壓越大;風速小,差壓也小

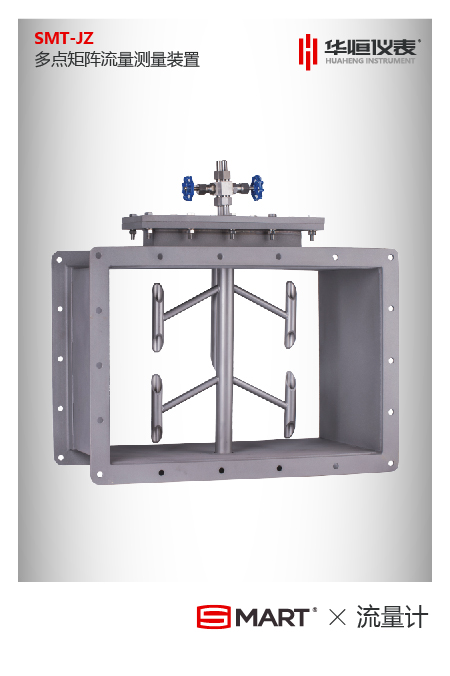

　　每套PBS矩陣式測風裝置由一支或多支測量探頭組成,每支探頭包括多個具有防堵功能的氣體流速傳感器,每個傳感器是以測量整流管以及同軸安裝在測量整流管內的節流件及相應的取壓口組成,整套裝置相當于組成了測速陣列進行風量測量。當風道內插入多支測量探頭時,將探頭輸出的全壓與全壓、靜壓與靜壓并聯起來,就可以準確測量風道截面各測點的平均流速。這就意味著如果盡量多地在風道內布置測量探頭、每支測量探頭盡量多地配置流速傳感器,就可以避免風道內由于旋流、紊流造成的流場不均勻對測量帶來的影響,減少測量誤差。

　　三、特 點:

　　1. 取壓口采用特殊設計,具有高取壓效能。

　　2. 特別設計的防堵元件借助測量介質的動能進行取壓管道的實時清灰

　　適用于含塵量大、雷諾數低、介質臟物的工況。徹底解決了含塵氣流風量測量裝置的信號堵塞問題,風量測量裝置本身具有利用流體動能進行自清灰防堵塞的功能,*不需要外加任何壓縮氣體進行吹掃,無論氣體含塵濃度多大,完全可以做到長期運行免維護。

　　3. 采用等截面多點矩陣測量探頭,保證在短直管段、流場紊流情況下的高精度流量測量。

　　4. 流體阻力及銳邊磨損小,測量精度高。

　　5. 流出系數穩定,性能可靠。

　　6. 安裝時所要求直管段很短,上游要求0至3D,下游要求0至1D;不需要在上游安裝流動調整器;直管段縮短70%(前直管段<3D,后直管段<1D)。

　　7. 均壓效果好,低壓損。

　　8. 特別設計的結構使壓損可以忽略不計采。用插入式布置,對于整個大風道來說,組合風量測量裝置的擋風面積幾乎可以忽略不計,因此,其對整個風道流體的壓力損失幾乎沒有,節能效果十分顯著,且安裝方便,特別適用于低靜壓流體的流量測量的使用場合。

　　9. 冷態標定和熱態溫度壓力補償技術有效提高了測量精度。

　　四、技術性能:

　　1. 適用介質:空氣、蒸汽、天然氣、煤氣、煙氣、水等介質。

　　2. 工作壓力: PN= -30kPa~16MPa。

　　3. 工作溫度:-40℃~850℃。

　　4. 流速測量范圍:0.5~60m/s。

　　5. 精度等級:1.0%,5%。

　　6. 公稱通徑: 50 mm~6000mm,100100 mm~12000t000mm

　　7. 連接方式:焊接,法蘭連接。

　　8. 參照標準:

　　ISO 5167-1     流量測量用孔板、噴嘴和插入式文丘里測量充滿圓管的流體流量

　　ISO- 9300        氣體流量測量用臨界文丘里管

　　ISO/DIS-7145     閉合圓管內流速式流量測量方法

　　QB/ MDH001-2010插入式多喉徑流量傳感器生產過程質量控制及檢驗規程

　　結構形式

　　PB50流量測量裝置根據管道大小不同有不同布置方式。

　　六、型號標記方法:

　　七、安裝說明

　　1. 插入式多喉徑流量測量裝置的安裝位置直接影響測量結果,故要求選擇*安裝位置,在安裝時應盡量避免管道阻力件對流量測量的影響,盡量避開彎管、閥門等構件在管道中形成的渦流區,下圖為彎管、閥門的流場前后的變化示意圖。

　　2. 確定安裝位置后,按要求沿管道軸線方向開一個(或多個方孔),再將法蘭安放到大管道矩形長方孔上并焊接,施焊時注意法蘭盤對稱軸與管道軸線平行,并確保插入式多喉徑流量測量裝置插入管道中心處,或通過并垂直管道中心軸線,其全壓測量管必須正對流速方向。

　　3. 為保證焊接不變形,安裝時不應拆開法蘭,需進行整體安裝,并緊固螺栓,確保密封性。

　　4. 垂直官道上,插入式多喉徑流量測量裝置可以在管道的任一水平角度插入管道。

　　5. 在水平管道上,插入式多喉徑流量測量裝置*從管道的垂直方向插入管內,亦可水平方向插入管內。

　　華恒儀表始終堅信國產熱工儀表的傳感器技術會跟上世界的步伐，引領世界熱工儀表傳感器的走向。今天的矩陣式防堵測風裝置  陣列式測風裝置的詳細介紹就到這里，更多內容可以自行在本站查閱。
